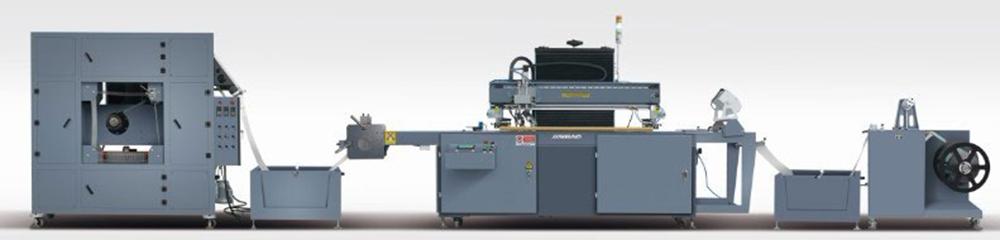

Автоматическая машина для трафаретной печати с рулона на рулон

Автоматическая машина для трафаретной печати с рулона на рулон

Автоматическая машина для трафаретной печати с рулона на рулон

Технические характеристики
Модель JB-4070J JB-60100J
Макс. размер печати (мм) 380×700 580×1000
Макс. размер трафарета (мм) 700×1100 900×1400
Ширина материала (мм) 150~400 150~600
Макс. диаметр питающего рулона (мм) Φ 500 Φ 500
Макс. диаметр наматываемого рулона (мм) Φ 500 Φ 500
Скорость печати (раз/час) 1800 1800
Толщина материала (мм) 0.07 ~ 0.38 0.07 ~ 0.38
Питание печатной машины Трехфазное, 380 В, 50 Гц, 2.7 кВт Трехфазное, 380 В, 50 Гц, 2.7 кВт
Питание сушки Трехфазное, 380 В, 50 Гц, 13 кВт Трехфазное, 380 В, 50 Гц, 13 кВт
Расход воздуха 5-7 кг/см2 5-7 кг/см2
Габаритные размеры печатной машины (мм) 5200×1300×1780 6400×1370×1950
Габаритные размеры сушки (mm) 2150×950×1970 2150×1200×1970

Автоматическая машина для трафаретной печати с рулона на рулон оснащена функцией автоматической подачи, вытягивания установленной длины и автоматической намоткой. Два сервосистемы обеспечивают точность и качество печати. Машина имеет составную конструкцию, обеспечивающую удобное соединение УФ-сушки и расширения возможностей печатной машины.

Автоматическая машина для трафаретной печати с рулона на рулон подходит для точной трафаретной печати рулонных материалов, таких, как пленки из ПЭТФ, ПВХ, поликарбонат и BOPP, самоклеющиеся пленки, копировальные бумаги, Теторон, нетканые материалы, цветные автомобильные наклейки, тонкопленочные переключатели, и т.д.

Автоматическая машина для трафаретной печати с рулона на рулон имеет простое управление и высокий уровень автоматизации, тем самым, экономится рабочие силы и время. Машина использует ПЛК и сенсорный экран от японской компании Omron. Материал подается надувными роликами. Подача материала и намотка управляется оптоэлектронным датчиком, тем самым, предотвращается царапание поверхности печатаемого материала. Автоматический пылеулавливатель улучшает качество печати и уменьшает количество брака. По заказу доступно устройство удаления статического электричества. Печатный стол оснащен вакуумными присосками и выдувом. Скребок использует постоянное давление и устройство сбора капель, тем самым, обеспечивается равномерность давления при печати и однородность слоя краски на трафарете. Зажим трафарета имеет подвижную консольную конструкцию, благодаря чему облегчается регулирование перемещения.

Печатная головка машины приводится в движение серводвигателем и точными рельсовыми направляющими. Головка имеет гладкий пуск и стабильную скорость печати, что обеспечивает равномерную толщину краски. Регистр цвета точен и стабилен, и управляется ПЛК-контролером и датчиком цвета от немецкой компании SICK. Точность регулировки датчика достигает 0.005 мм благодаря регулирующему датчику с тысячной долей миллиметра. Регулировка трафарета проводится точным винтом. Линейка выравнивания ускоряет установку трафарета.

Вытягивание материала проводится при помощи серводвигателя. Длина вытягивания настраивается через сенсорный экран и управляется цветовым датчиком. Перемотка материала управляется отпоэлектронным устройством. Трафаретная машина остановит работу при окончании материала. Скорость регулируется бесступенчато для предотвращения царапания напечатанной поверхности материала. Закрытая сушильная камера имеет отличную термоизоляцию, благодаря чему, сокращается потеря энергии. Подвесная циркуляционная сушка равномерно нагревает материал, предотвращая его деформацию и искривление.

Примечание: Печатная часть состоит из подающего устройства, расходного бункера, печатной машины и емкости для готовой продукции.

Компания Jinbao является китайским производителем и поставщиком China автоматических машин для трафаретной печати с рулона на рулон. Мы также предлагаем оборудование для нанесения эмульсии, сушилки, трафаретные 3/4 автоматы.
