Автоматические линии трафаретной печати

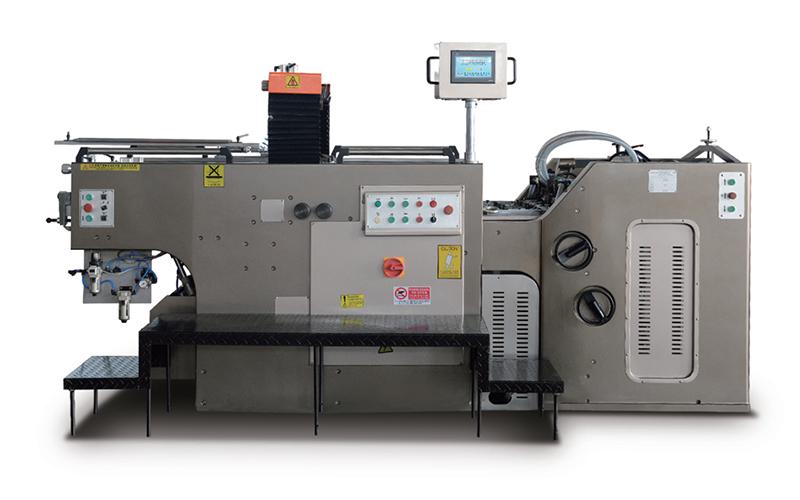

  • Автоматические линии трафаретной печати с остановкой валикаВ наших автоматических линиях трафаретной печати с остановкой валика используется технология остановки вращения, которая может расположить бумагу точно. Машины имеют высокую точность и скорость печати, низкий уровень шума и высокий уровень автоматизации. Они могут быть использованы для печати на керамике и стеклах, панелях гибкой печатной платы для переключения пленки и телефонах, рекламе, печати упаковок, логотипов, ярлыков, печати на тканях и т.д
  • Автоматическая линия для трафаретной валковой печатиНаши автоматические линии для трафаретной валковой пчети JB-720, JB-780or JB-1020 являются плоскопечатными трафаретными машинами с автоматической подачей бумаг. Линия имеет высокую эффективность работы и может печатать в два раза быстрее, чем платформенные. Она используется для трафаретной печати, и готовый продукт будет иметь высокое качество. Линия имеет низкую погрешность печати, равную .18 мм.

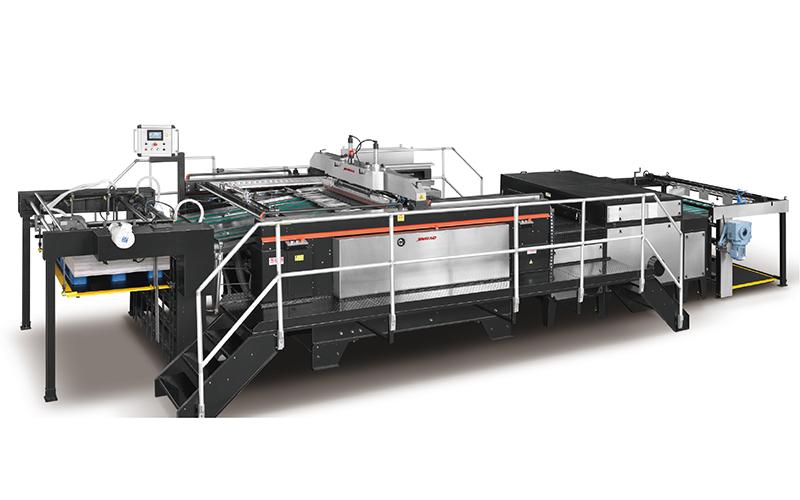

  • Автоматическая линия трафаретной печати с валиком непрерывного действияНаша автоматическая линия трафаретной печати с валиком непрерывного действия JB-1050 является новым продуктом, разработанным на основе нашей запатентованной технологии и многолетнего опыта в производстве печатных машин. Линия имеет такие же технические характеристики, как и офсетная печатная машина, и она широко используется в трафаретной печати бумажных упаковок.

Наши автоматические линии трафаретной печати используются для печати на коробках от сигарет, вина, косметики, подарков, рекламных этикетках, инфракрасных защитных маркировках, и т.д. Машина изготовлена из высококачественных сплавов стали, и упаковываются в дощатые ящики для морской транспортировки.

Технические характеристики
JB-720A JB-800A JB-1020A JB-1050A
Макс. размер бумаги 720×520 мм2 820×600 мм2 1020×720 мм2 1050×750 мм2
Мин. размер бумаги 350×270 мм2 350×270 мм2 560×350 мм2 560×350 мм2
Макс. размер печати 720×500 мм2 800×590 мм2 1020×710 мм2 1050×740 мм2
Размеры рамы 880×880 мм 1070×1070 мм 1140×1280 мм 1170×1300 мм
Плотность бумаги 108-400 г/м2 90-420 г/м2
Край ≤10 мм
Скорость печати 1000-3600 шт./ч 1000-3300 шт./ч 1000-3000 шт./ч 500-4000 шт./ч
Питание Трехфазное, 380 В, 50 Гц, 8.89 кВт Трехфазное, 380 В, 50 Гц, 8.89 кВт Трехфазное, 380 В, 50 Гц, 14.64 кВт Трехфазное, 380 В, 50 Гц, 10.7 кВт
Общая масса 3500 кг 4000 кг 5500 кг 5600 кг
Габаритные размеры 4050×2240×1680 мм 4350×2580×1680 мм 4650×2800×1680 мм 4750x3060x1720 мм

Особенности
Наши автоматические линии трафаретной печати имеют нижеследующие преимущества.

Классический неповоротный цилиндр наших трафаретных машин обеспечивает точную остановку печатной подложки под зажимом. Благодаря датчику над зажимом машина может точно определить правильность расположения подложки. Благодаря чему, сокращается уровень браков.

Основной привод машины состоит из двухкулачкового скребка и большого печатного валика. Соединенные с кривошипным каркасом и шестернями, они формируют синхронный приводной механизм, который может уменьшить инерцию и трение шестерен. Благодаря такой конструкции, принтер имеет компактную конструкцию и точную и стабильную работу привода с малым уровнем шума.

Трафаретная машина имеет многофункциональную систему загрузки, которая может подавать печатный лист один за другим или безостановочно в зависимости от выбранной клиентом настроек и толщины и типа материала листа. Ее двойная стопка заменителя бумаг может улучшить эффективность подачи, а инспектор подачи обеспечивает безопасность подачи бумаги, предотвращая подачу двух листов.

Наши автоматические линии трафаретной печати имеют отличную систему привода. Система подносит бумагу при помощи регулируемой вакуумной присоски, расположенной под столом. Устройство присасывает бумагу с непечатаемой стороны, тем самым предотвращая царапание печатающей стороны и скольжение бумаги. Цилиндр из нержавеющей стали также имеет вакуумные присоски и устройство выдува. Система обеспечивает гладкую загрузку и разгрузку и высокое качество печати.

Кроме датчика над печатным валиком, машина также имеет датчик противоположной системы. При поступлении бумаги на передний и профильный прибор, датчик автоматически отражает точку, перемещает на малое расстояние, двинет и остановит или удалит давление для обеспечения высокой точности печати и низкого уровня брака.

Печатная плитка трафаретной машины может быть демонтирована полностью. Благодаря этому, обеспечивается точная регистрация и очистка печатных валиков и устройства подачи. Мы добавили чернильный панельный диск для предотвращения капания чернил.

Стеновая плита и основа машины изготовлены из высококачественной серо-разломленной чугунной отливки HT250, и формированы при помощи полиэстерной песочной модели. Конструкционные детали износостойкие, они были обработаны в импортированном крупногабаритном стереоскопическом обрабатывающем центре. Все это обеспечивает высокое качество и стабильность машины.

Наши автоматические линии трафаретной печати оборудованы системой управления смазкой, которая обеспечивает автоматическую смазку главного привода и основных деталей для обеспечения долгого срока и высокой точности машины.

Трафаретная машина управляется высокопроизводительным ПЛК с сенсорным экраном и кнопками с человеко-машинным интерфейсом. Любая ошибка и возможные причины показываются в человеко-машинном интерфейсе.

Машина покрыта акриловой двухкомпонентной самовысыхающей краской. Поверх краски наносится двухкомпонентный светлый лак, который также используется вы высококлассных лимузинах. В промышленности мы единственные, которые используются высококачественные покрытия.

Частичные характеристики:
1. Устройство подачи бумаг может работать с различными печатными материалами разной толщины, благодаря чему, обеспечивается высокая скорость подачи. Устройство поддерживает подачу листа по одному или безостановочно, и может работать с двумя стопками бумаг для улучшения эффективности работы.

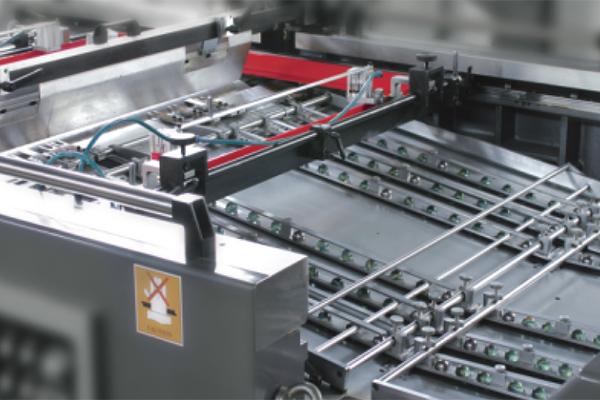

2. Стенд подачи бумаги оснащен вакуумными присосками, расположенными под стендом. Это устройство может работать вместе с зажимами бумаг и обеспечить гладкую подачу различных печатных материалов.

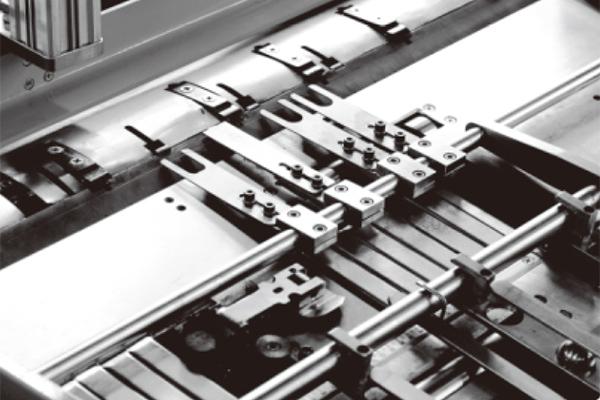

3. Автоматически останавливаемый печатный валик и регистрационная конструкция обеспечивают подачу бумагу точно на зажим. Зажим печатного валика оснащен датчиком для слежения за правильным расположением печатаемого материала.

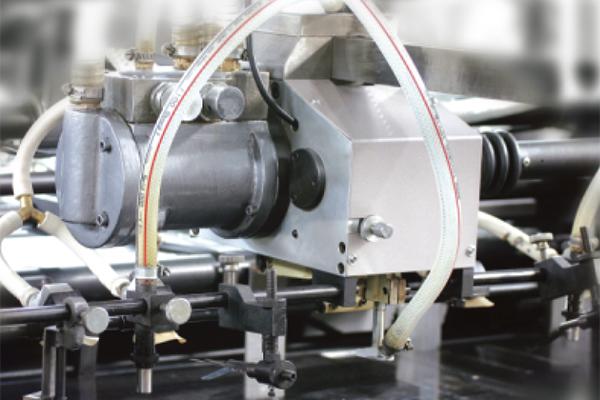

4. Скребковая система имеет двухкулачковое управление скребком и чернильным прибором. Система также оснащена пневматическим устройством давления, которое улучшает качество рисунков.
5. Конструкция печатной машины может быть вытащена. Такая конструкция обеспечивает удобную регистрацию печатаемого материала и настройку устройства подачи. Пользователь также обеспечивается легкой очисткой валика и трафарета. Мы добавили чернильный поднос снизу для предотвращения капания чернил.
6. Импортированные линейные рельсовые направляющие и шаровые подшипники уменьшают удар и уровень шума машины, работающей при высоких скоростях. Они обеспечивают стабильное производство машины.

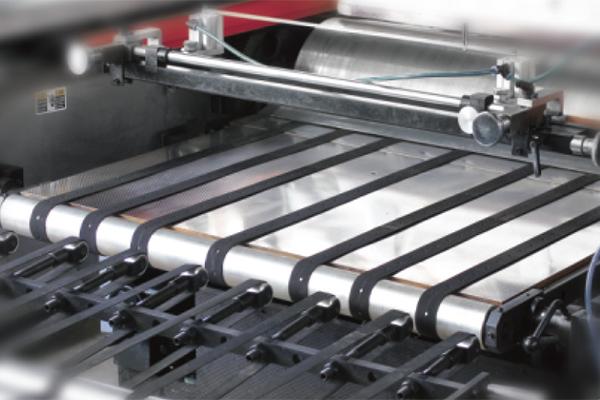

7. Разгрузочная платформа может быть сложена под правильным углом. Это облегчает регулировку трафарета, обслуживания печатного ножа и чистку внутри машины. Также, платформа может перемещать напечатанные материалы при помощи вакуумных присосок.
Советы: Степень защиты доступен на зазаз.

Как профессиональный китайский производитель и поставщик автоматических линий трафаретной печати, мы также предлагаем полуавтоматические машины для трафаретной печати, трафаретные 3/4 автоматы, УФ-сушки и многое другое.
