Рекомендуемое применение

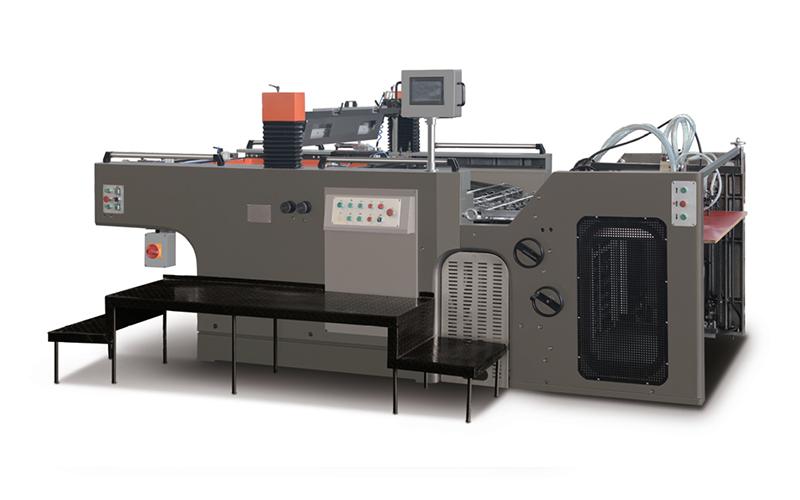

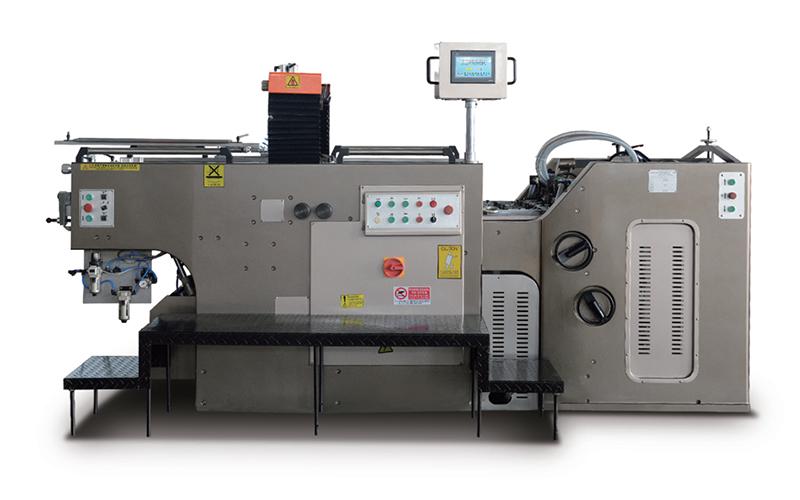

Автоматическая стоп-цилиндровая машина JB-720A/800A/1020A для трафаретной печати разработана на основе классической стоп-цилидровой технологии и обладает скоростью печати 3600 шт/ч, функцией сверхточной установки материла, высокой печатной точностью и минимальным шумом. Данные машины подходят для трафаретной печати на керамической и стеклянной переводной бумаге, рекламных проспектах, упаковках, бирках, текстиле и других материалах.
Благодаря классической стоп-цилиндровой технологии, при условии, что машины оснащены ротарно-лопастным осушителем для трафаретной печати, инфракрасным или ультрафиолетовым осушителем, УФ-сушкой и автоматическим устройством для укладки бумаги, автоматические машины для трафаретной печати могут использоваться для повышения производительности рабочего процесса.
Технические параметрыМодель | JB-720A | JB-800A | JB-1020A |
Макс. размер бумаги | 720×500мм2 | 800×590 мм2 | 1020×720 мм2 |
Мин. размер бумаги | 350×270мм2 | 350×270 мм2 | 560×350 мм2 |
Макс. размер печати | 720×500 мм2 | 800×590 мм2 | 1020×710 мм2 |
Толщина бумаги | 108-400гр/м2 | 108-400г/ м2 | 108-400г/м2 |
Размер трафарета | 880×880 мм2 | 1070×1070 мм2 | 1140×1280мм2 |
Границы | менее 10мм | менее10мм | менее10мм |
Скорость печати | 1000-3600шт/ч | 1000-3300шт/ч | 1000-3000шт/ч |
Электропитание | 3P, 380В/50Гц | 3P, 380В/50Гц | 3P, 380В/50Гц |
Установленная мощность | 10.5кВт | 10.5кВт | 14.64кВт |
Общий вес | 3500кг | 4000кг | 5500кг |
Внешние габариты (длина, ширина, высота) | 3300×2450×1690мм3 | 3480×2580×1690мм3 | 4150×2840×1700мм3 |
Характеристики автоматической стоп-цилиндровой машины для трафаретной печати JB-720A/800A/1020A
Стоп-цилиндровый механизм
Автоматический стоп-цилиндр гарантирует, что верхний конец печатного основания может быть передан в зону захвата листа со сверхвысокой точностью. Зона захвата листа и боковой упор оснащены датчиком обнаружения местоположения печатной основы, который позволяет эффективно понизить процент брака при печати.
Система передачи
Устройство вакуумного поглощения под накладным столом координирует укладку бумаги и структуру прессования, обеспечивая безупречную доставку различных печатных основ.
Система прикатного валика
Два кулачка контролируют прикатной валик и орошающую полосу. Прикатной валик оборудован пневматическим прессом, позволяющим улучшить качество печати и наложение краски.
Централизованная система смазки
Автоматическая смазка главной трансмиссии и основных деталей эффективно увеличивает точность печати и срок службы машины.
Структура трафарета
Трафаретная рама может быть извлечена не только для облегчения установки основ и регулирования накладки листов, но также для безопасной и быстрой чистки цилиндра и трафаретной рамы. Трафаретная рама оснащена капельным красочным корытом для предотвращения утечки краски.
Электрическое управление
Централизованный контроль ПЛК машины, стандартная конфигурация сенсорного экрана и кнопка двойной операционной системы упрощают операции и обеспечивают высокую степень автоматизации.
